LugeoTEST®
Apageo vous propose ses LugeoTEST®, en version manuelle ou automatique, pour réaliser des essais de perméabilité in situ selon les normes NF P 94-131 et NF EN ISO 22282-3. Nos appareils LugeoTEST®, fabriqués en nos ateliers, vous permettent de garantir la stabilité et la précision des paliers tout au long de l'essai ainsi qu’une mesure instantanée, obligatoire pour la réalisation d’essais Lugeon conformes selon les normes.
Demander un devis pour ce produitL’essai Lugeon est un essai de perméabilité in situ réalisé dans un sondage. Il s’applique aux roches fracturées, maçonneries et aux sols cohérents de résistance mécanique compatible avec la pression d’eau imposée pendant l’essai. L’essai permet d’évaluer la possibilité de circulation d’eau dans le terrain et ainsi de déceler des hétérogénéités ou des fissurations.
Apageo fabrique 2 modèles de LugeoTEST® :

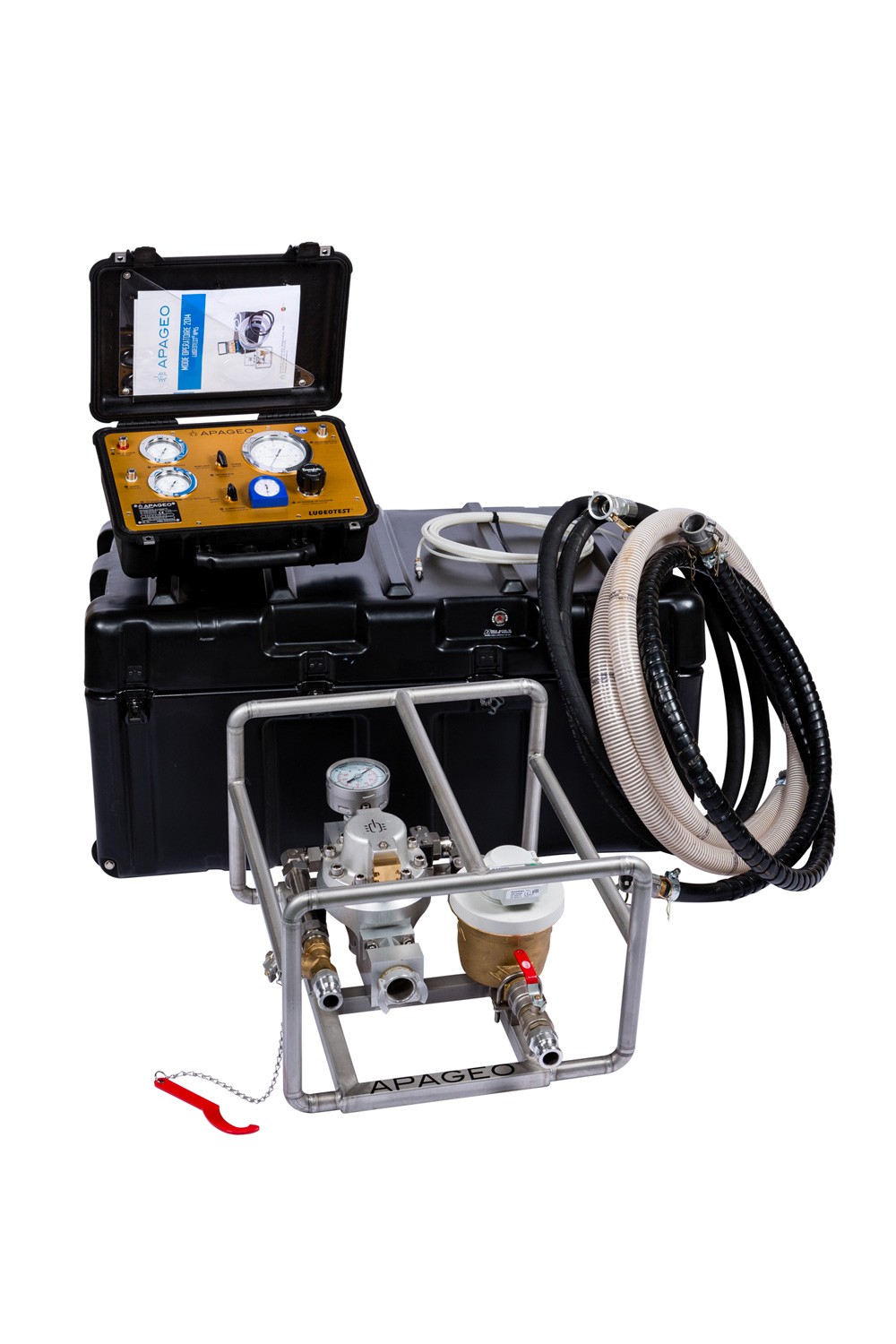

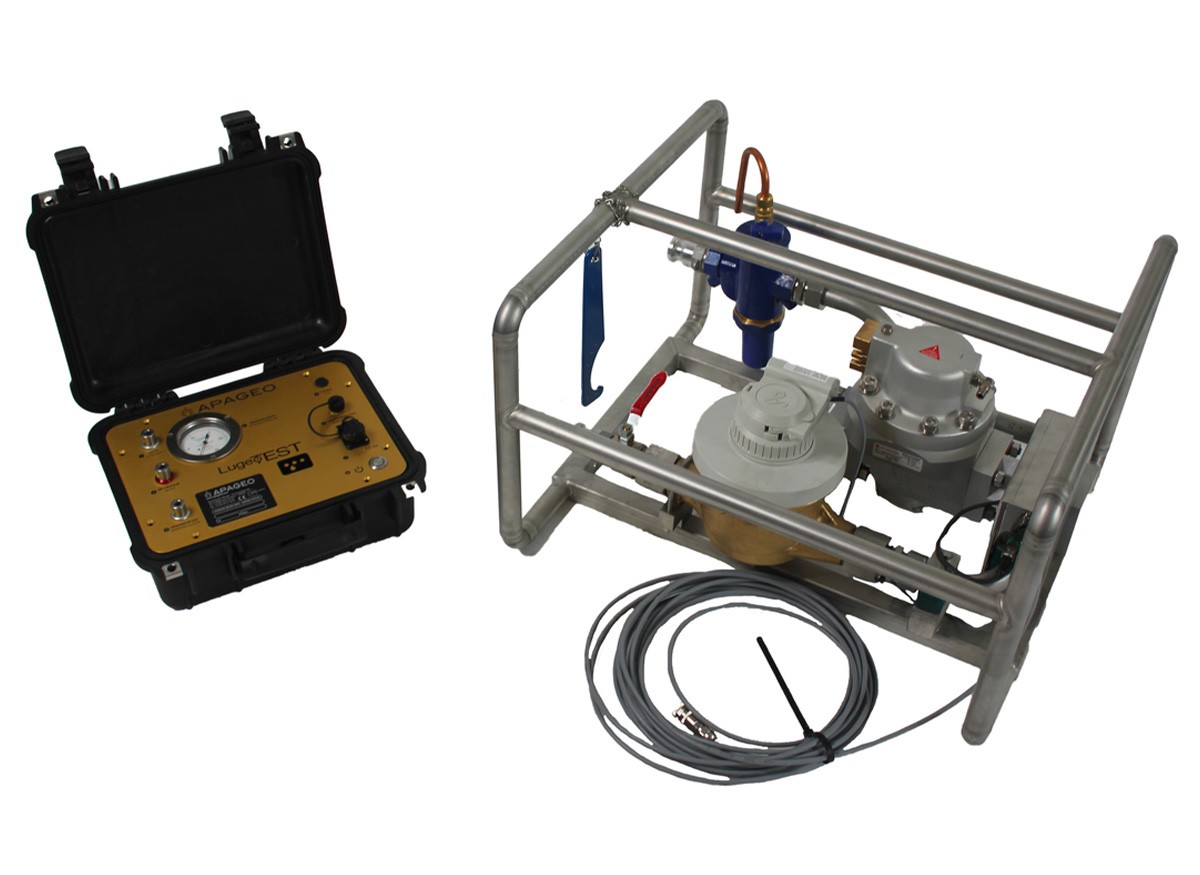

Le LugeoTEST® manuel : essai effectué avec le coffret de commande destiné au gonflage de l’obturateur et au pilotage du détendeur d’injection d’eau, d’une ligne d’injection complète équipée entre autres d’un détendeur d’injection, d’un compteur volumétrique et d’un manomètre de mesure de la pression d’injection.
Le LugeoTEST® automatique : réalisation de l’essai via GeoBOX® et son coffret de commande permettant le pilotage des différentes procédures inhérentes à la réalisation de l’essai Lugeon :
- Gonflage et purge de l’obturateur
- Pilotage de la ligne d’injection ainsi que la réalisation de l’essai suivant les consignes de pression prédéfinies par l'opérateur en accord avec les prescriptions de la norme.
Pour la réalisation de l’essai, une pompe Triplex injectant un débit de 100l/min à 11 bars est nécessaire ainsi qu’un obturateur, des tiges d’injection (ou un flexible armé double thermo-soudé, permettant à la fois le gonflage et l’injection de coulis ou fluides), raccord, bouteille avec détendeur, et une sonde de niveau d’eau (nous consulter).
Les données enregistrées sont directement exploitables par notre logiciel de traitement de données géotechniques GeoVISION®-L. Les données enregistrées avec le LugeoTEST® automatique sont transférées par clé USB ou système 4G. Les données obtenues avec le Lugeotest manuel peuvent être enregistrées au préalable sur l’unité d’acquisition GeoBOX® en saisie manuelle pour transfert par clé USB ou système 4G, ou prises manuellement puis saisie sur informatique.
ÉQUIPEMENTS
Coffret de commande pour gonflage obturateur et pilotage de la pression d’injection d’eau
Ligne d’injection complète équipée entre autre d’un Déverseur
Compteur d'eau avec affichage digital (LugeoTEST® manuel) ou prise de mesure électronique (LugeoTEST® Automatique)
Capteur de mesure de pression d’injection GeoBOX (pour LugeoTEST® automatique ou pour saisie manuelle enregistrées avec LugeoTEST® manuel).
LES AVANTAGES
Essais fiables et qualitatifs
Modèle automatique : Acquisition de données en WIFI Visualisation instantanée de l’essai sur GeoBOX®
Transmission par 4G (en option)
Fourniture d’un ensemble complet « clé en main » avec tous les accessoires prêts à travailler
Simple d’utilisation.
